Cách đặt trục đúng

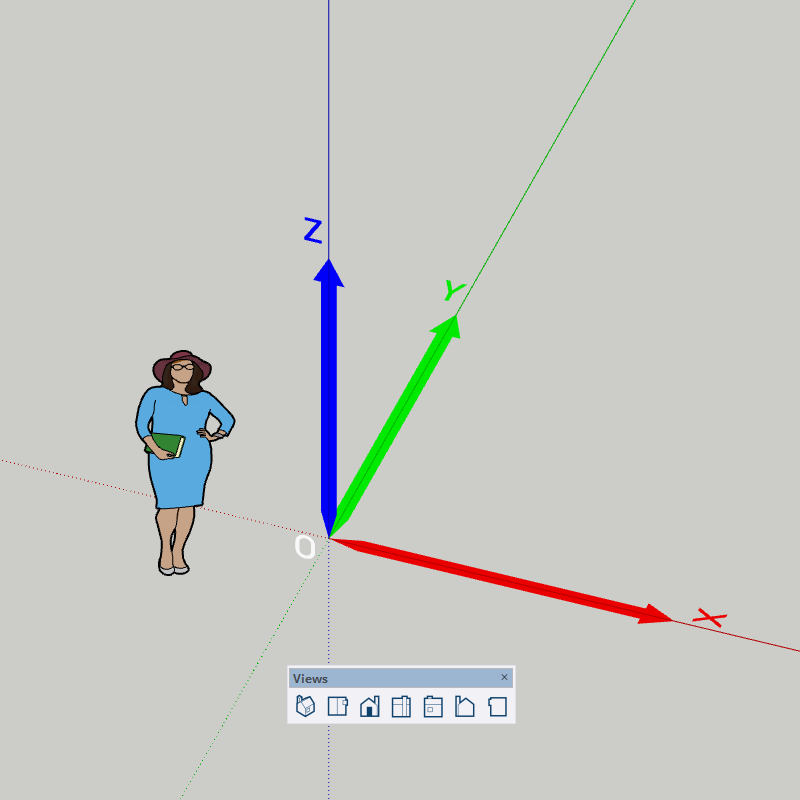

Hệ trục tọa độ

Các thành phần

1. Điểm gốc O.
2. Trục X: màu đỏ
3. Trục Y: màu xanh lá.
4. Trục Z: màu xanh biển.

Cả 3 trục X, Y, Z đều có 2 hướng: hướng giá trị dương và hướng giá trị âm.

Hai loại trục tọa độ

• Toàn cục: là trục tọa độ chung của toàn mô hình (khi thoát khỏi tất cả các nhóm).
• Địa phương: là trục tọa độ của riêng một nhóm (khi mở một nhóm).

Ảnh hưởng của trục tọa độ

• Trục tọa độ toàn cục ảnh hưởng đến cách tính vị trí của nhóm và các hướng nhìn mặc định.
• Trục tọa độ địa phương ảnh hưởng đến cách tính chiều rộng, chiều dài, chiều cao của nhóm.

Cách chỉnh sửa trục tọa độ

Các hệ trục đều có thể thiết lập lại vị trí gốc tọa độ O và hướng cho các trục X, Y, Z bằng cách sử dụng công cụ “Axes” (từ thanh công cụ của SketchUp) hoặc bằng lệnh “Place/Change Axes” (trong menu chuột phải khi rê chuột lên 1 trong các trục).
